COFFRER DES TUYAUX


Que ce soit

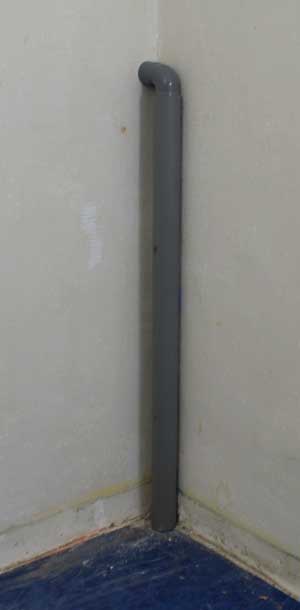

des câbles électriques, des conduits de ventilation, des tuyaux d'alimentation ou d'évacuation d'eau

, il est souvent nécessaire de les coffrer afin de les masquer.

Pour cela, il suffit de construire une ossature métallique solide autour de ces conduits et de la recouvrir de plaques de parement.
coffrage-tuyau-2 coffrage-tuyau-1

Astuce de construction

L'astuce ici consiste à assembler 2 profilés métalliques (montant ou fourrure) dos à dos comme représenté sur l'image.
Cette technique d'assemblage va nous permettre de créer facilement l'ossature sur laquelle on viendra visser les plaques de parement (plaque de plâtre, medium ou autre matériaux).

L'assemblage des 2 profilés peut se faire soit par vissage (petites vis à tôle) ou sertissage.
coffrer-tuyau-1

Technique de construction

Selon la largeur du coffrage à réaliser, on peut utiliser soit des montants (largeur 36mm), soit des fourrures (largeur 17mm), soit une combinaison des deux. Ci dessous quelques exemples représentant les

différentes techniques pour construire l'ossature du coffrage

.

mini-cale

coffrer-tuyau-5 coffrer-tuyau-6

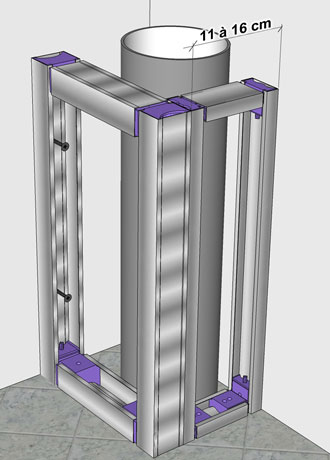

Ossature construite avec des petits morceaux de fourrure et des mini-cales. Convient pour des coffrages entre 11 et 16 cm.

grande cale

coffrer-tuyau-2 profil-coffrage-tuyau-1

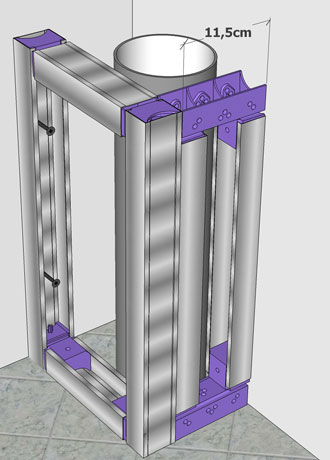

On utilise une grande cale pour obtenir la largeur du coffre: 11,5cm.

2 montants

coffrer-tuyau-3

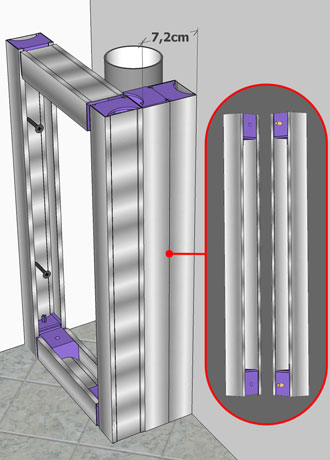

On assemble 2 montants avec 2 petites cales dans lesquelles on a inséré une cheville en bois (diamètre 6mm). La largeur obtenue est d'environ 7,2cm.

montant-fourrure

coffrer-tuyau-4

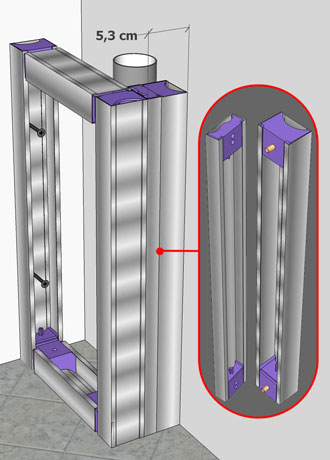

Pour une largeur encore plus étroite (environ 5,3cm) on assemble comme précédemment une fourrure et un montant.

Pour des coffrage de dimension supérieure à 16 cm, utiliser des montant et des petites cales

, comme représenté ci-dessous.

Technique de construction

coffrer-tuyau-6

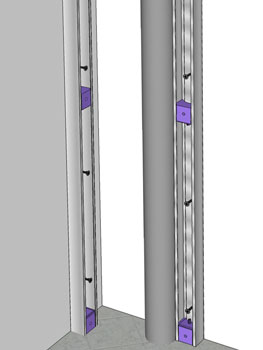

Insérer les cales dans les montants et fixer les montants au mur.

coffrer-tuyau-7

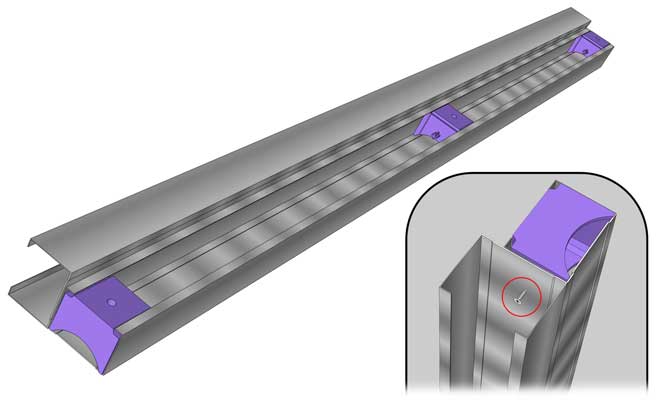

Créer l'armature pour l'angle en insérant les cales dans les profilés avant de visser (ou sertir) les 2 profilés dos à dos.

coffrer-tuyau-8

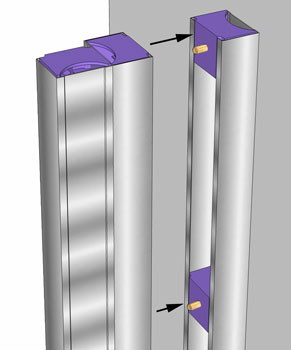

Pour la structure avec 2 montants, insérer une cheville de 6mm dans les petites cales, positionner les petites cales en face l'une de l'autre et assembler l'ensemble.

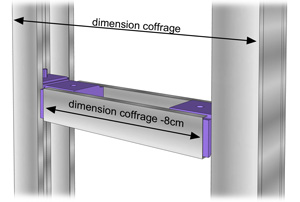

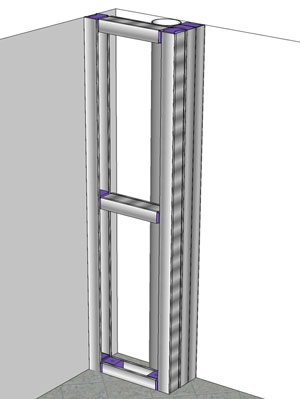

On assemble le reste de l'ossature. Pour la longueur du coffrage, on utilise des petits morceaux de montants (tous les 90 cm environ). On utilise cette technique pour des coffrages de dimensions supérieures à 16 cm.

On assemble les montants avec 2 petites cales. Pour plus de détails, voir construction adossée à un mur.

coffrer-tuyau-14
coffrer-tuyau-12
coffrer-tuyau-13

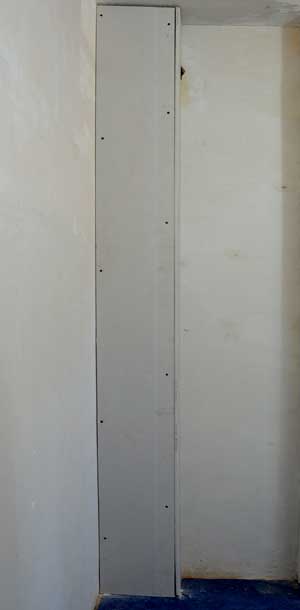

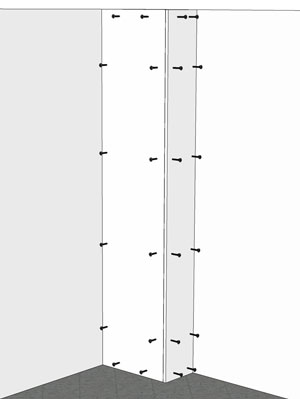

Puis on visse les plaques de plâtre.

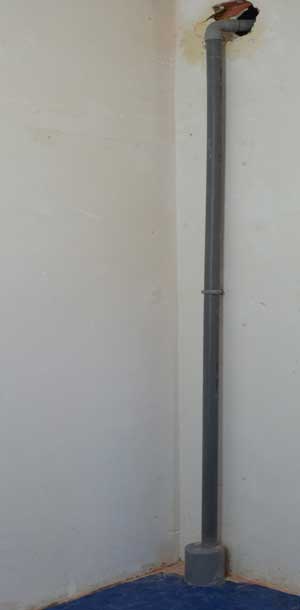

Exemple

coffrer-tuyau-1
coffrer-tuyau-9
coffrer-tuyau-10

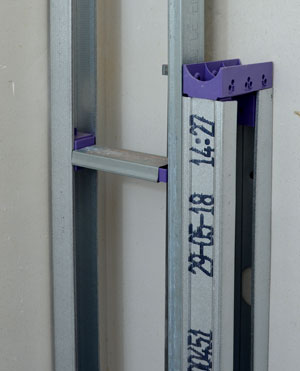

Pour cette exemple, on a utilisé la technique de la grande cale: largeur de 11,5 cm.

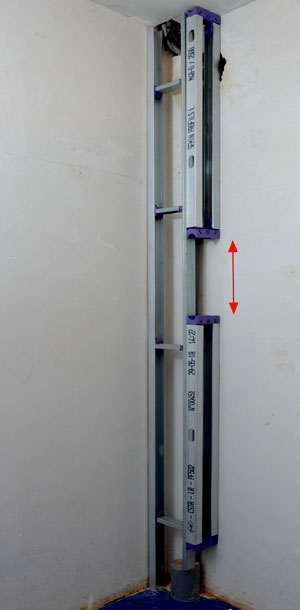

La hauteur du coffrage étant importante (> 2 m), on a créé 2 petites structures que l'on a espacées de 20-30 cm.

L'autre côté du coffrage est réalisé avec des montants, des fourrures et des mini-cales.

coffrer-tuyau-11
